正弦變頻器

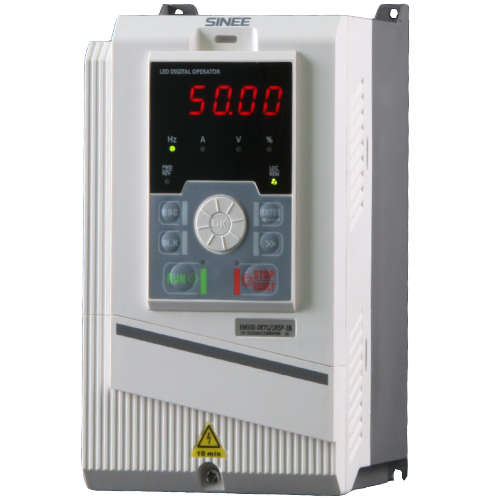

EM100變頻器
由于電力電子器件、微型計算機芯片的快速更新，為變頻器產品的發展提供了良好的基礎，變頻器的用途越來越廣泛，變頻器的體積越來越小、功能越來越強、價格越來越為用戶所接受。
EM100變頻器是針對用戶這一普遍需求，由深圳市正弦電氣股份有限公司自主研制推出的高可靠性、多功能型異步電機驅動器。它具有主輔頻率給定、電機噪音調節、擺頻運行、簡易PLC運行、過程PID控制、內置ModBus通訊、支持變頻器之間的主從通訊等多種功能。該產品穩定、可靠，可適應大多數小功率電機控制需要，并且安裝方式靈活、易于使用。
一、 適用范圍
適用于簡單工業機械的調速和小型風機、水泵的節能場合
a) 220V單相，0.4kW~2.2kW
b) 380V三相，0.75kW~4.0kW
二、 EM100已得到廣泛的應用
EM100自2012年9月推出以來，就受到各行業的關注，已累計發貨近1萬臺，廣泛應用于印刷包裝機械、食品加工機械、木工機械、模具加工機械、五金制造機械、自動化傳送帶等應用領域。市場普遍反饋EM100變頻器外觀造型大方、可靠性高、性能良好。質量數據也說明了EM100變頻器可靠性達到了業界先進水平。

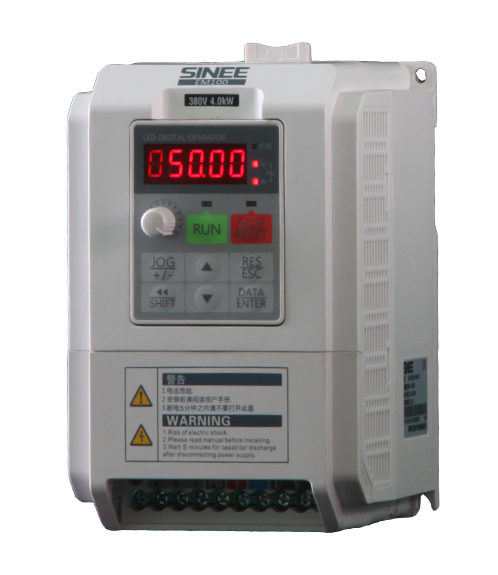

EM100 系列變頻器
三、 EM100變頻器的重要特性
3.1高可靠性
3.1.1按IPD流程管理開發過程，提高了產品的可靠性
EM100變頻器是正弦公司第一個嚴格按照IPD（集成產品開發）流程進行研發管理的系列產品。IPD流程是華為公司從美國IBM公司引進的先進研發管理流程。華為公司作為全球排名第二的優秀通訊設備供應商，其產品已被全球頂級的50家電信運營商中的45家廣泛采用，足以證明IPD流程在產品品質保證方面的價值。
EM100開發過程中的一些核心思想包括：
a）重視前期的產品需求收集，按市場需求設計產品，更好地滿足客戶的需求。
b）研發過程設立明確的階段，各階段設立評審點，加強過程的管理和評審點控制，早期發現問題，提高產品的質量。
c）加強了單板測試、軟件單元測試、系統整機測試工作，將產品問題充分暴露在公司內部。
d）采用公用構建模塊（CBB：Common Building Blocks）提高了EM100變頻器的開發效率。
e）采用跨部門的產品開發團隊，通過有效的溝通、協作，在早期就充分考慮的產品的各方面工作，產品上市進度得以加快。
3.1.2在設計過程中，引入了熱設計和熱仿真工作，將散熱問題暴露在數字化樣機階段，令產品內部熱源分布均勻、合理，大幅度提升了EM100產品的穩定性，并且提高了產品開發效率。
3.1.3 此外，EM100產品在硬件方面擁有完善的保護措施，具備極強的環境適應性。內部線路板均采用PCBA三防漆噴涂保護，驅動板一體化無跳線設計。外部器件采用密封型加工工藝。
3.2良好的性能
3.2.1EM100變頻器采取了優化的控制算法
EM100變頻器能租到 0.3秒50Hz正反轉切換不過流、不過壓；1Hz啟動轉矩能達到150%；優化的死區補償、母線電壓前饋技術，電流畸變小，電機噪音小。
3.3易于使用
3.3.1 EM100變頻器充分考慮了用戶的使用需要，結合了用戶的使用習慣，把常用菜單參數優先排列，優化了出廠參數，提高了易用性，減少了用戶的參數配置工作，降低了對操作者的要求。
在人機交互操作鍵盤的設計選材上充分考慮其耐用性，持久性鍵盤操作區域標識清晰，模擬電位器輸入，參數調節便捷靈敏，密封型電位器，使用壽命長，密封式簧片按鍵，操作精準，手感好。
3.3.2多種安裝方式，一把螺絲刀完成所有安裝
EM100充分考慮用戶的安裝需要，提供了三種安裝方式：四角螺釘固定安裝、螺釘掛式安裝、導軌式安裝。同時支持“不降容并排安裝”，有效節省安裝空間與成本。
機器上有兩處主功率接線標識，清晰的控制端子標識，減少了人為安裝接線錯誤。一把螺絲刀就能完成所有安裝，方便了客戶的安裝工作。
為滿足客戶柜門安裝，外引鍵盤的需求，EM100變頻器還配備有附加安裝組件——鍵盤安裝托架。
3.3.3內置制動單元、控制端子豐富
EM100變頻器內置制動單元，僅需外接制動電阻，使用成本降低。豐富的控制端子配置：6路數字輸入，2路數字輸出（Y1和1個繼電器），2路模擬輸入，1路模擬輸出，標配RS485通訊端子，支持Modbus協議。
3.3.4便于日常維護
EM100變頻器采用標準型號風機，結構設計時考慮了風機的維護方便，不使用工具即可更換風機。EM100變頻器還能根據散熱器溫度，智能控制風機啟停，有效延長了風機壽命。

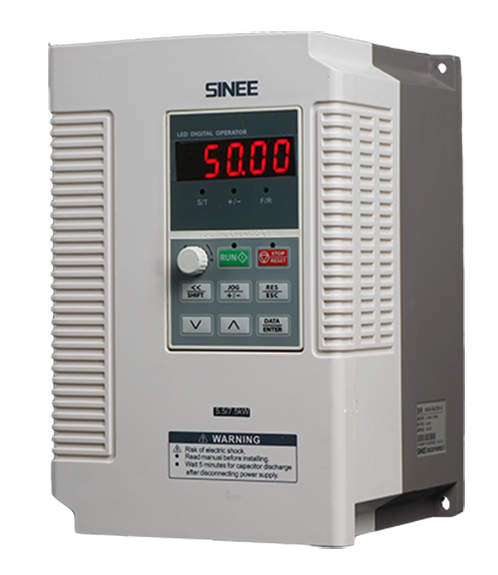

EM303B系列通用矢量變頻器
.png)
EM303B系列變頻器是正弦電氣推出的通用矢量變頻器。該產品采用目前國際領先的無速度傳感器矢量控制技術，不僅使異步電動機的調速性能達到與直流電動機媲美的效果，而且能使普通異步電機達到力矩電機的控制性能，將運動控制系統所要求的快速響應性、準確控制性和系統穩定性發揮得淋漓盡致。
EM303B較正弦電氣之前產品的主要改進之處如下：
1.無速度傳感器SVC電流矢量控制，電流控制精度5%，穩速控制精度±7.5rpm；
2 .基于矢量控制方法的矢量化VVF控制，穩態性能與標準矢量控制效果一樣；
3 .調速范圍寬，低頻帶載，SVC/0.5Hz/150%帶載，VVF/1.0Hz/150%帶載；
4.自動搜索電機轉速，平滑無沖擊轉速追蹤；
5.0.1s任意加減速，自動限流，自動穩壓，保證電機無故障最優控制；
6.自動抑制電機的沖擊負載，保證電機無故障連續運行。
7.支持線性加減速和S曲線加減速兩種模式。
8. 變頻器自主進入相應的過壓失速和過流失速最佳調節狀態，能更好地控制變頻器輸出的電流和電壓。
9.采用雙核CPU控制，較單核CPU性能和穩定性有大幅改善。
詳細可致電本公司咨詢。
技術規范
|
規范
|
||
|
電源
|
額定電源電壓
|
三相380V±20%，50～60Hz±5%，電壓失衡率<3%
|
|
輸出
|
最大輸出電壓
|
最大輸出電壓與輸入電源電壓相同
|
|
輸出電流定額
|
100%額定電流連續輸出
|
|
|
最大過載電流
|
G型機時為：150% 額定電流1分鐘，180% 額定電流10秒
P型機時為：120% 額定電流1分鐘，150% 額定電流10秒
|
|
|
基本控制功能
|
驅動方式
|
V/F開環控制、無PG矢量方式0、無PG矢量方式1
|
|
輸入方式
|
頻率（速度）輸入、力矩輸入
|
|
|
啟停方式
|
鍵盤、控制端子（二線控制、三線控制）、RS485
|
|
|
頻率控制范圍
|
0.00～600.00Hz
|
|
|
輸入頻率分辨率
|
數字輸入：0.01Hz 模擬輸入：最大頻率的0.1%
|
|
|
調速范圍
|
1:50（空間矢量VF）、1:100（無PG矢量SVC）
|
|
|
速度控制精度
|
±0.2%額定同步轉速
|
|
|
加、減速時間
|
0.01秒～600.00秒/0.01分～600.00分
|
|
|
電壓/頻率特性
|
額定輸出電壓20%～100%可調，基頻20Hz～600Hz可調
|
|
|
轉矩提升
|
自動轉矩提升、固定轉矩提升曲線、自定義V/F曲線可選
|
|
|
啟動力矩
|
150%/1Hz（空間矢量VF）、150%/0.5Hz（無PG矢量SVC）
|
|
|
力矩控制精度
|
±5%（無PG矢量1）額定力矩
|
|
|
輸出電壓自調整
|
AVR功能有效時，輸入電壓變化，輸出電壓基本保持不變
|
|
|
電流自動限幅
|
自動限定輸出電流，避免頻繁過流跳閘
|
|
|
直流制動
|
制動頻率：0.1～60Hz 制動時間：0～30S
制動電流：0～150%額定電流
|
|
|
信號輸入源
|
通訊、模擬電壓、模擬電流、多段速、簡易PLC及其組合
|
|
|
特殊功能控制
|
紡織擺頻
|
實現擺頻幅度、擺頻時間、擺頻突跳的紡織擺頻功能
|
|
輸入
輸出
功能
|
參考電源
|
10V/20mA
|
|
端子控制電源
|
24V/150mA
|
|
|
數字輸入端子
|
7路數字可編程輸入端子
|
|
|
模擬輸入端子
|
4路模擬輸入：2路電壓源0～10V輸入，
2路電流源0～20mA輸入
|
|
|
數字輸出端子
|
2路開路集電極輸出，1路繼電器輸出，均可編程。集電極輸出最大輸出電流50mA；繼電器觸點容量 250VAC/3A或30VDC/1A， 動作時EA-EC閉合、EB-EC斷開
|
|
|
模擬輸出端子
|
2路可編程模擬輸出端子，可輸出0～10V或0～20mA
|
|
|
鍵盤
顯示
|
LED顯示
|
LED數碼管顯示變頻器的相關信息
|
|
參數拷貝
|
可上傳和下傳變頻器的代碼信息，實現快速參數復制
|
|
|
保護
|
保護功能
|
短路、過流、過載、過壓、欠壓、缺相、過熱、外部故障等
|
|
使用
條件
|
安裝場所
|
室內，海拔低于1千米，無塵、無腐蝕性氣體和無日光直射
|
|
適用環境
|
-10℃～+40℃,20%～90%RH(無凝露)
|
|
|
振動
|
小于0.5g
|
|
|
儲存環境
|
-25℃～+65℃
|
|
|
安裝方式
|
壁掛式，落地電控柜式，穿墻式
|
|
|
防護等級
|
IP20
|
|
|
冷卻方式
|
強迫風冷
|
|
