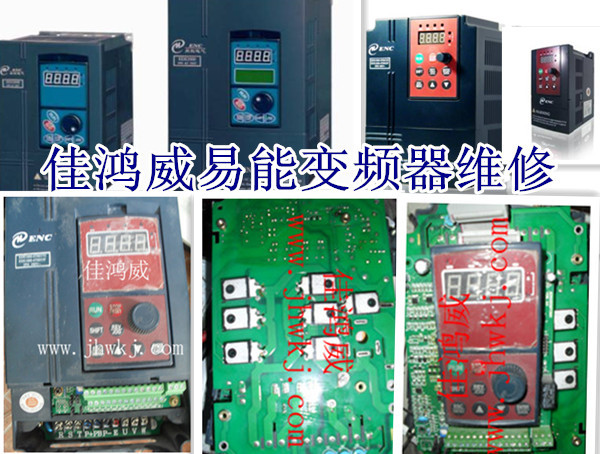

易能變頻器維修 故障型號：EDS800-4T075G
故障原因：E003報警
故障分析：根據客戶提示的故障問題先測試整流電路將萬用表調到電阻 X10 檔，找到變頻器內部直流電源的 P 端和 N 端。紅表棒接到 P 黑表棒分別依到 R S T 應該有大約幾十歐的阻值，且基本平衡。相反將黑表棒接到 P 端，紅表棒依次接到 R S T 有一個接近于無窮大的阻值。將紅表棒接到 N 端，重復以上步驟，都應得到相同結果。如果有以下結果，可以判定電路已出現異常， A. 阻值三相不平衡，可以說明整流橋故障。 B. 紅表棒今日焦點：接 P 端時，電阻無窮大，可以斷定整流橋故障或起動電阻出現故障。2、 測試逆變電路應該有幾十歐的阻值，且各相阻值基本相同，反相應該為無窮大。將黑表棒接到 N 端，重復以上步驟應得到相同結果，否則可確定逆變模塊故障將紅表棒接到 P 端 , 黑表棒分別接 U V W 上。經測量IGBT模塊（為單管）發現有U相和N有短路現象，拆開機殼斷開輸出部分測試電源和驅動。經測量顯示正常但U相驅動異常，更換光耦PC929和穩壓管后測量驅動都正常，更換IGBT單管后連接輸出部分上電測試輸出正常，帶負載測試電流和三相輸出正常。 易能變頻器無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞、報故障代碼等佳鴻威都可以維修。
